Motor paso a paso Arduino - Código y conexión

El motor paso a paso es un dispositivo electromecánico utilizado para convertir señales eléctricas en movimientos mecánicos precisos. En combinación con Arduino, es posible controlar el motor paso a paso mediante el uso de código. En este artículo, exploraremos cómo programar un motor paso a paso utilizando Arduino.

Índice
  1. ¿Cuántos pasos tiene el motor 28BYJ-48?
  2. Conexión del motor paso a paso a Arduino
  3. Código para controlar el motor paso a paso con Arduino

¿Cuántos pasos tiene el motor 28BYJ-48?

El motor 28BYJ-48 tiene 8 pasos por vuelta. Además, cuenta con una reductora de 1/64, lo que significa que se requieren 64 pasos para completar una vuelta completa del eje de salida. Esto permite obtener movimientos más precisos y controlables.

Conexión del motor paso a paso a Arduino

Antes de comenzar a programar el motor paso a paso, es importante conectarlo correctamente a Arduino. Para ello, necesitarás los siguientes componentes:

  • Motor paso a paso 28BYJ-48
  • Driver ULN2003A
  • Arduino Uno
  • Cables de conexión

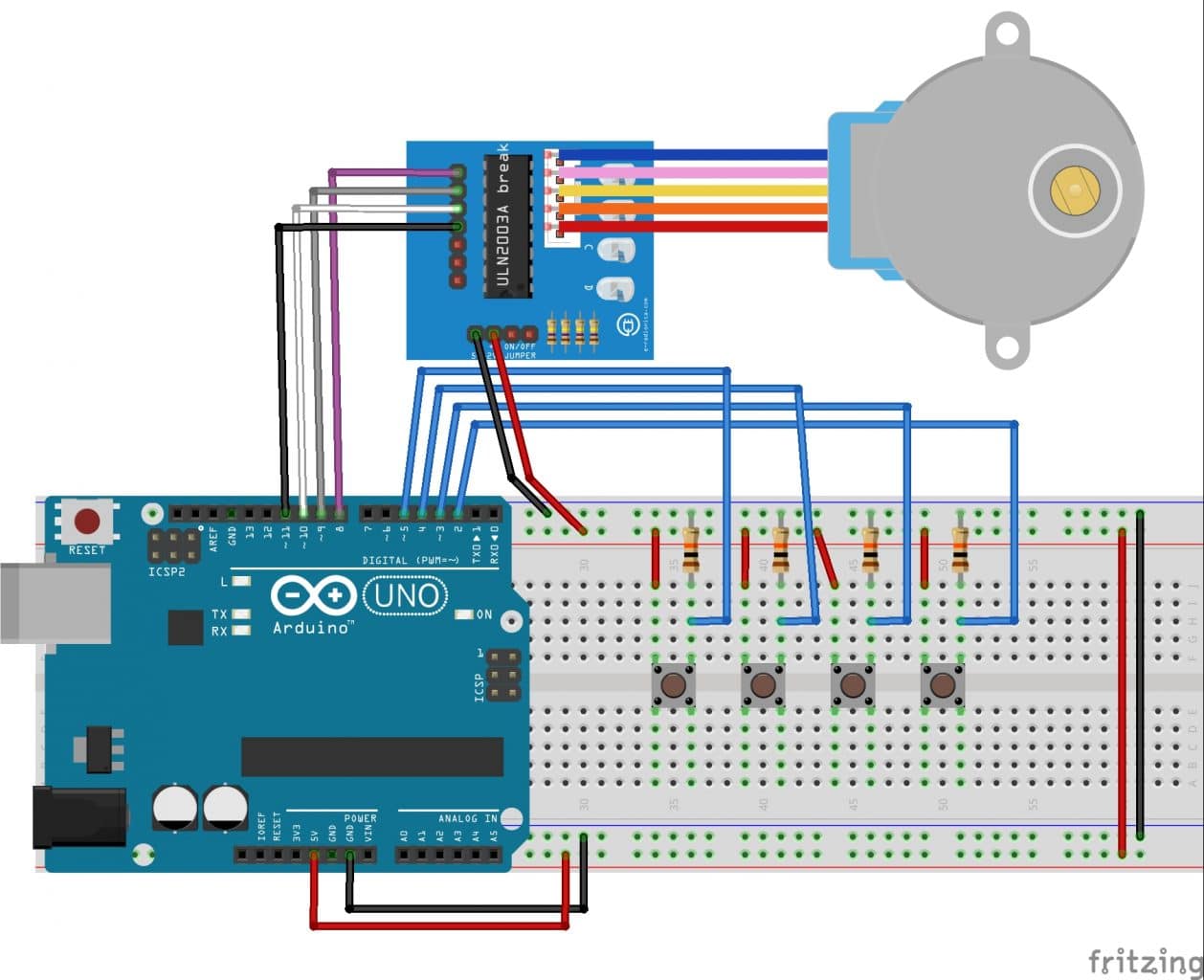

La conexión se realiza de la siguiente manera:

Motor paso a paso 28BYJ-48 Driver ULN2003A Arduino Uno
Rojo 1 5V
Azul 2 Pin digital 8
Amarillo 3 Pin digital 9
Naranja 4 Pin digital 10
+ 5V 5V
- GND GND

Una vez realizada la conexión, estaremos listos para programar el motor paso a paso.

Código para controlar el motor paso a paso con Arduino

A continuación, te mostraremos un ejemplo de código para controlar el motor paso a paso utilizando Arduino:

#include <Stepper.h>// Definir el número de pasos por vueltaconst int stepsPerRevolution = 2048;// Configurar los pines del motorconst int motorPin1 = 8;const int motorPin2 = 9;const int motorPin3 = 10;const int motorPin4 = 11;// Crear una instancia del objeto StepperStepper myStepper(stepsPerRevolution, motorPin1, motorPin2, motorPin3, motorPin4);void setup() { // Establecer la velocidad del motor (en RPM) myStepper.setSpeed(60);}void loop() { // Girar el motor en sentido horario myStepper.step(stepsPerRevolution); delay(1000); // Girar el motor en sentido antihorario myStepper.step(-stepsPerRevolution); delay(1000);}

En el código anterior, primero importamos la biblioteca stepper y definimos el número de pasos por vuelta del motor. Luego, configuramos los pines del motor y creamos una instancia del objeto Stepper.

En la función setup, establecemos la velocidad del motor en RPM (revoluciones por minuto). En este caso, hemos configurado una velocidad de 60 RPM.

En la función loop, utilizamos el método step para girar el motor en sentido horario y antihorario. La función step recibe como parámetro el número de pasos a moverse. En este ejemplo, hemos utilizado el valor de stepsperrevolution para mover el motor una vuelta completa en cada dirección.

El motor paso a paso es una herramienta muy útil en proyectos que requieren movimientos precisos. Arduino nos permite controlar este tipo de motores de manera sencilla, utilizando el código adecuado. En este artículo, hemos aprendido cómo conectar y programar un motor paso a paso 28BYJ-48 utilizando Arduino. ¡Esperamos que esta información te haya sido de utilidad!

¿Puedo utilizar otro motor paso a paso con Arduino?

Sí, Arduino es compatible con varios tipos de motores paso a paso. Solo debes asegurarte de conocer las características y requisitos de conexión del motor que deseas utilizar.

¿Es posible controlar la velocidad del motor paso a paso?

Sí, puedes ajustar la velocidad del motor utilizando el método setspeed de la biblioteca stepper. Este método acepta un valor en RPM y te permite controlar la velocidad de giro del motor.

¿Se puede controlar la posición del motor paso a paso?

Sí, es posible controlar la posición del motor paso a paso utilizando el método step de la biblioteca stepper. Este método acepta un parámetro que indica el número de pasos a moverse, lo que te permite controlar la posición del motor con precisión.
